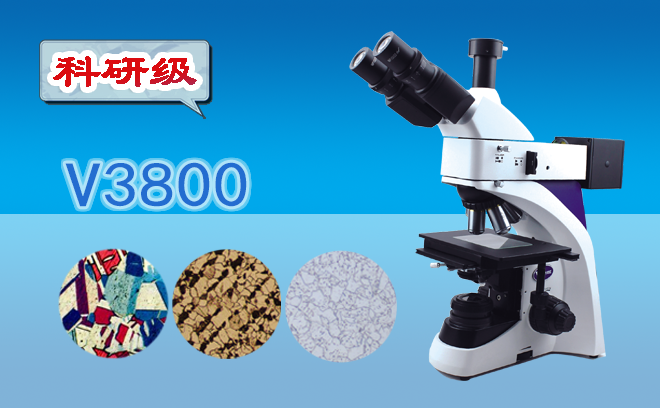

在材料科學領域，金相顯微鏡是揭示金屬材料“內心世界”的火眼金睛。從航空發動機葉片到手機芯片引線框架，從深海耐壓殼體到生物醫用植入體，金相組織分析貫穿材料研發、生產質檢、失效分析全流程。而制樣技術作為金相檢測的“臨門一腳”，直接決定顯微鏡下展現的是真實組織還是迷惑假象。本文將為您揭秘金相制樣的核心秘訣，助您制備出“清澈透亮”的W美試樣。

一、取樣：**定位，避開陷阱

取樣如同材料醫生的“活檢穿刺”，需**選取具有代表性的組織區域。對于鍛件，應垂直于變形流線方向取樣以觀察流線分布；對于焊接接頭，需涵蓋焊縫、熱影響區及母材三部分；對于失效件，斷裂源區、裂紋擴展區及正常區域缺一不可。需特別注意：

避開表面處理層：電鍍、滲碳等表面改性層需單獨取樣分析

控制熱影響：采用濕式砂輪切割或激光切割，避免組織灼傷

尺寸標準化：推薦15×15×10mm長方體或Φ12×8mm圓柱體，便于標準化操作

二、鑲嵌：給微小樣品穿上“防護服”

對于直徑<3mm的絲材、厚度<0.5mm的薄片或形狀不規則的粉末冶金件，鑲嵌是必備工序。兩種鑲嵌工藝各有千秋：

熱鑲（150-180℃）：適用于常規金屬材料，膠木粉提供良好支撐力，聚氯乙烯（PVC）適合需觀察截面腐蝕狀態的樣品

冷鑲（室溫固化）：電子元器件等熱敏材料S選，環氧樹脂+熒光劑組合可清晰顯示孔隙缺陷

進階技巧：對于多層復合材料，可采用分層冷鑲技術，逐層填充不同顏色樹脂實現結構可視化。

三、磨制：消除變形層的藝術

磨制過程需遵循“三原則”：

逐級細化：從240#→400#→600#→800#→1000#砂紙遞進，每道次轉換90°方向

壓力控制：前道次壓力≤5N，后道次壓力≤3N，軟金屬（如鋁、銅）需再減半

沖洗冷卻：持續水流沖洗，防止金屬相變

特殊材料處理：

高碳鋼：在600#砂紙后增加2000#水砂紙精磨，避免網狀滲碳體變形

鈦合金：采用二氧化硅懸浮液進行振動拋光，消除α/β相變形層

四、拋光：追求鏡面級平整度

拋光是制樣技術的“D峰對決”，需掌握三大關鍵參數：

拋光布選擇：粗拋用絲絨布，精拋用絲綢布，軟金屬用呢絨布

拋光劑配比：氧化鋁拋光劑（粒度1μm）適合鋼鐵材料，二氧化硅拋光劑（粒度0.05μm）適合有色金屬

轉速控制：粗拋600rpm，精拋300rpm，軟金屬全程≤200rpm

典型缺陷解決方案：

褶皺：增加潤滑劑用量，改用大粒度拋光劑

浮雕：改用低回復性?huà)伖獠迹s短拋光時間

拖尾：拋光末期將樣品旋轉180°，消除單向應力

五、腐蝕：讓微觀結構“顯形”

腐蝕是展現組織特征的“魔法藥水”，需遵循“三適”原則：

適材：鐵素體不銹鋼用10%草酸電解腐蝕，鋁合金用Keller試劑（2ml HF+3ml HCl+5ml HNO3+190ml H2O）

適時：每5秒觀察一次，出現灰白色霧狀時立即終止

適法：對于滲碳層，采用斜面腐蝕法可清晰顯示硬化層深度

創新技術：電解拋光+電解腐蝕雙聯工藝，可實現納米級晶界顯示，特別適合超高強度鋼等難腐蝕材料。

六、質量控制：用數據說話

制備完成的試樣需通過“三檢”驗證：

目視檢查：在50倍體視顯微鏡下確認無劃痕、水跡

粗糙度檢測：使用表面粗糙度儀，Ra值應≤0.05μm

組織驗證：在100倍物鏡下觀察3個不同視場，確認組織顯示一致性

七、前沿趨勢：自動化與智能化

現代金相制樣正朝著“無人值守”方向發展：

全自動制樣機：可編程控制切割→鑲嵌→磨拋全流程，精度達±1μm

AI制樣系統：通過機器視覺實時檢測表面質量，自動調整工藝參數

3D打印制樣：對于復雜結構件，直接打印含標準制樣面的測試件

金相制樣是材料科學與顯微藝術的W美結合。掌握這些秘籍，您制備的每個試樣都將成為展現材料本質的“W美畫布”。記?。篫好的金相照片不是拍出來的，而是“磨”出來的！
